說明:

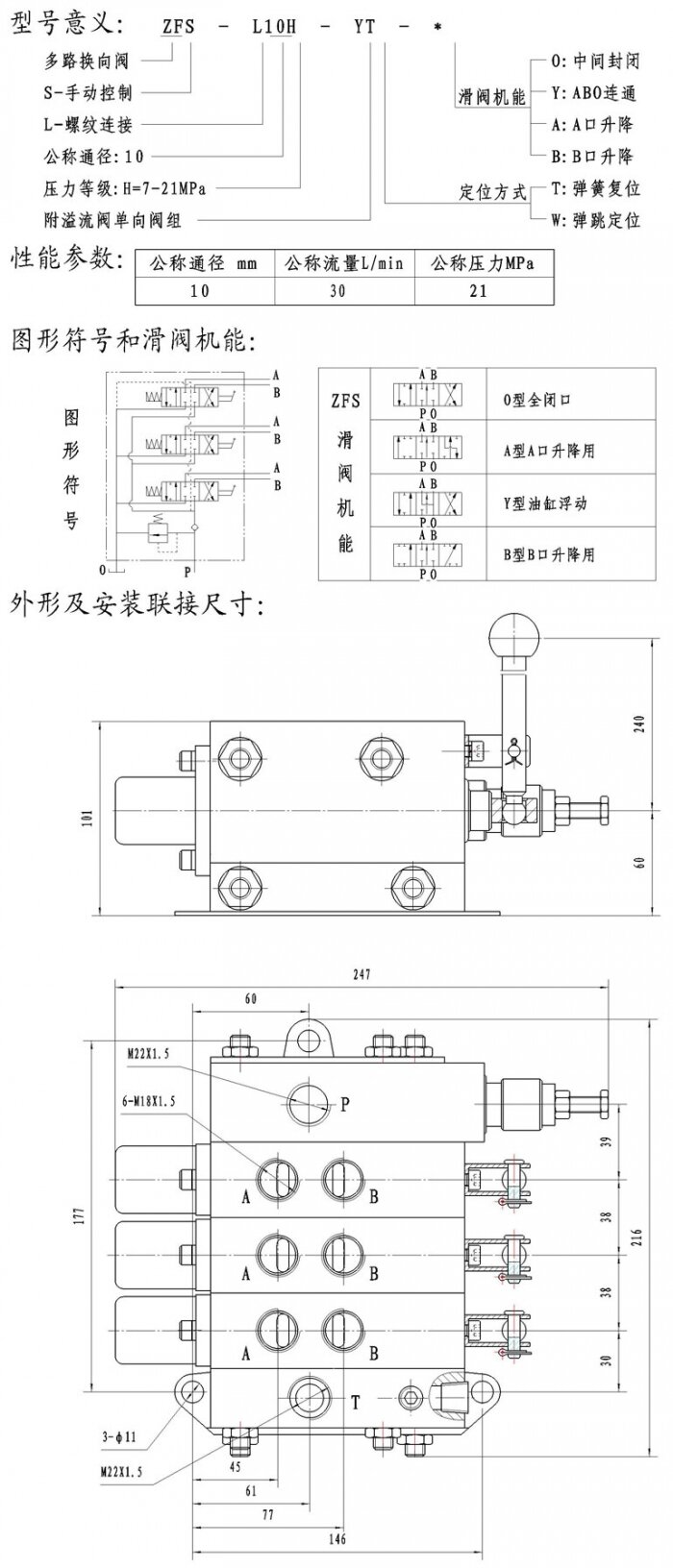

zFs—L1 0H型多路換向閥是手動換向的組合閥,主要用于起重運輸車輛,工程機械及其它行走機械,以進行多個工作機構(液壓缸或液壓馬達)的集中控制。該閥由二到五個三位六通手動換向閥,溢流閥和單向閥組成,根據用途的不同,滑閥處于中間位置時,主油路有中間全封閉式,壓力口封閉及A、B腔封閉式等幾種滑閥機能,且各閥處于中間位置時,壓力油短路御荷,該閥有公共進油口和回油口,各控制閥有兩個工作油口以連接油缸或液壓馬達,為螺紋聯接方式,定位方式有彈簧復位和彈跳定位。zFs—L1 0H型多路換向閥為并聯式,并聯式的特點是主液壓泵同時向多路換向閥控制的工作機構供油,各工作機構的工作壓力即是液壓泵的出口壓力,每個換向閥可獨立操縱,也可幾個閥同時操縱復合動作。
