說明：

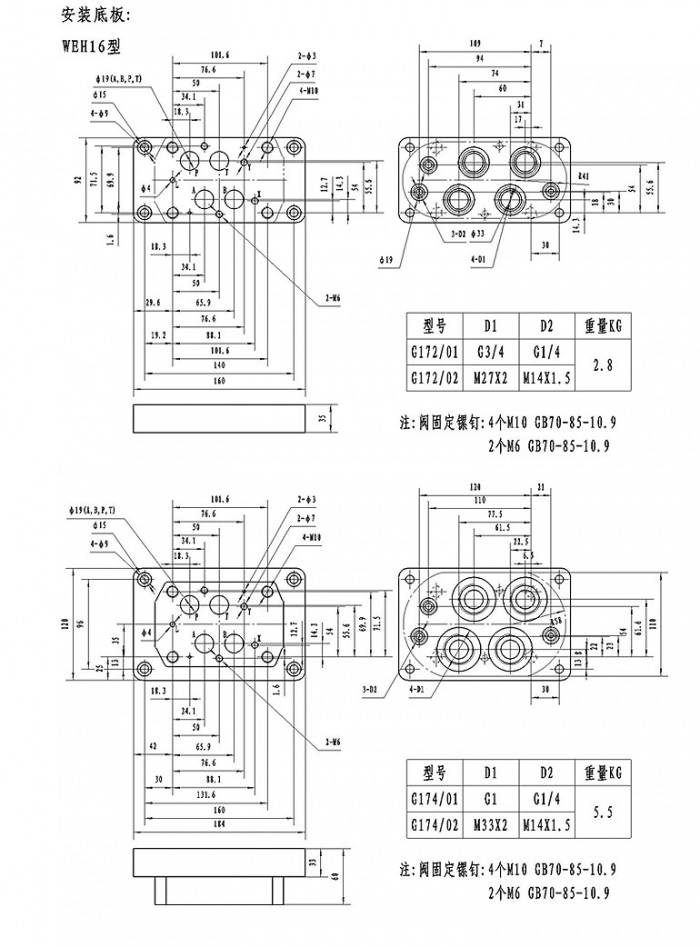

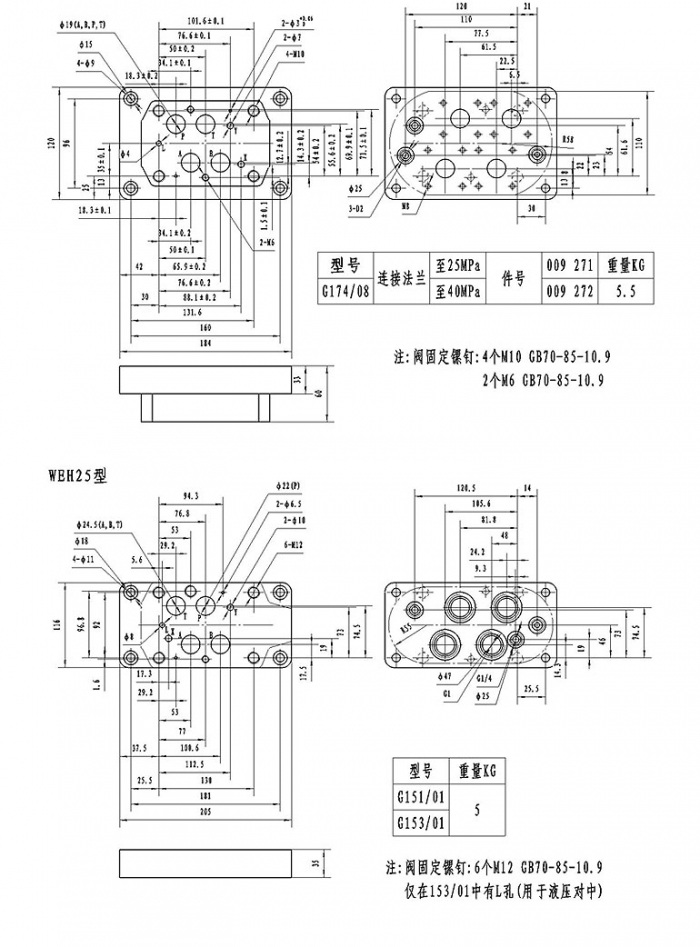

wEH型電液換向閥是用電磁閥為先導控制的換向閥，它采用板式連接，其連接尺寸符合DIN2434 OA標準。它有許多不同的性能和附加裝置可供選擇。

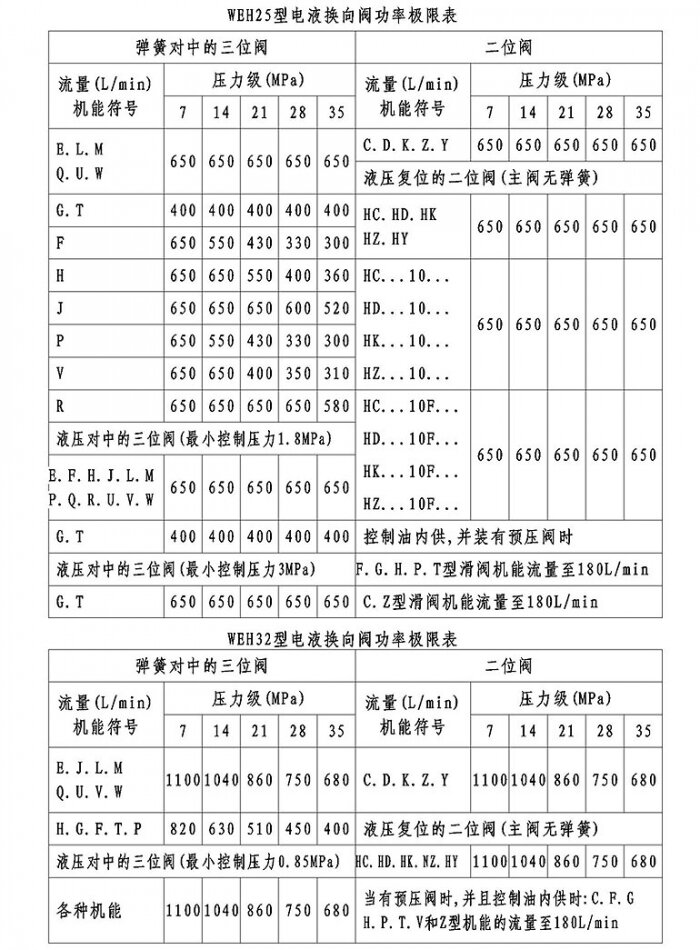

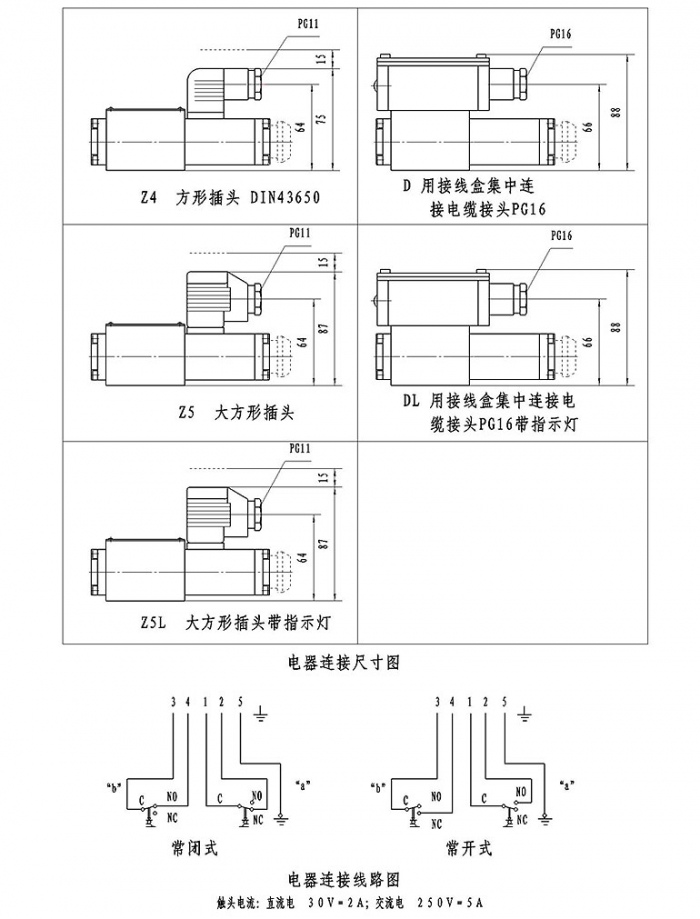

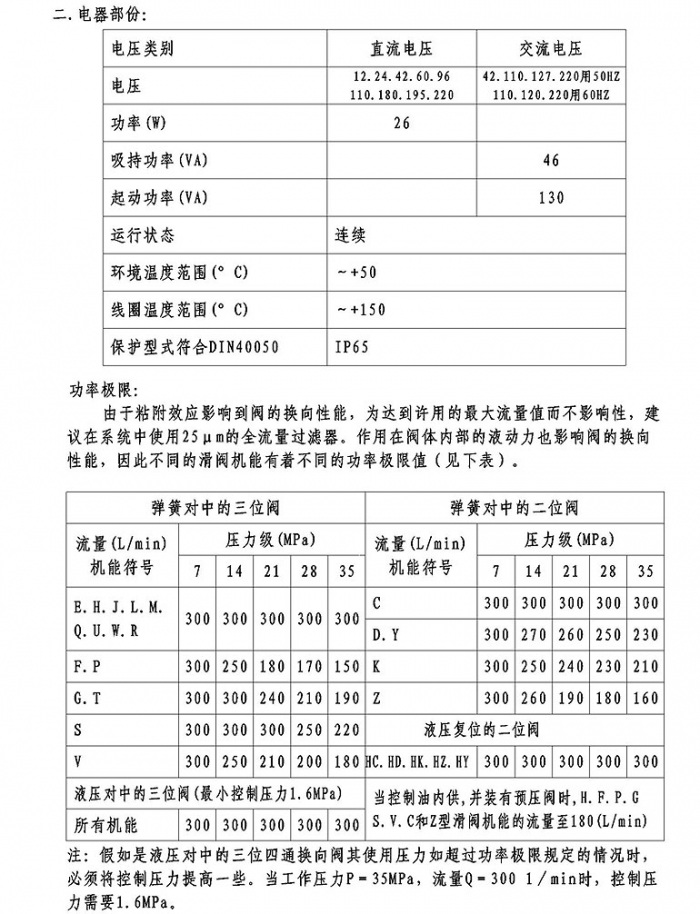

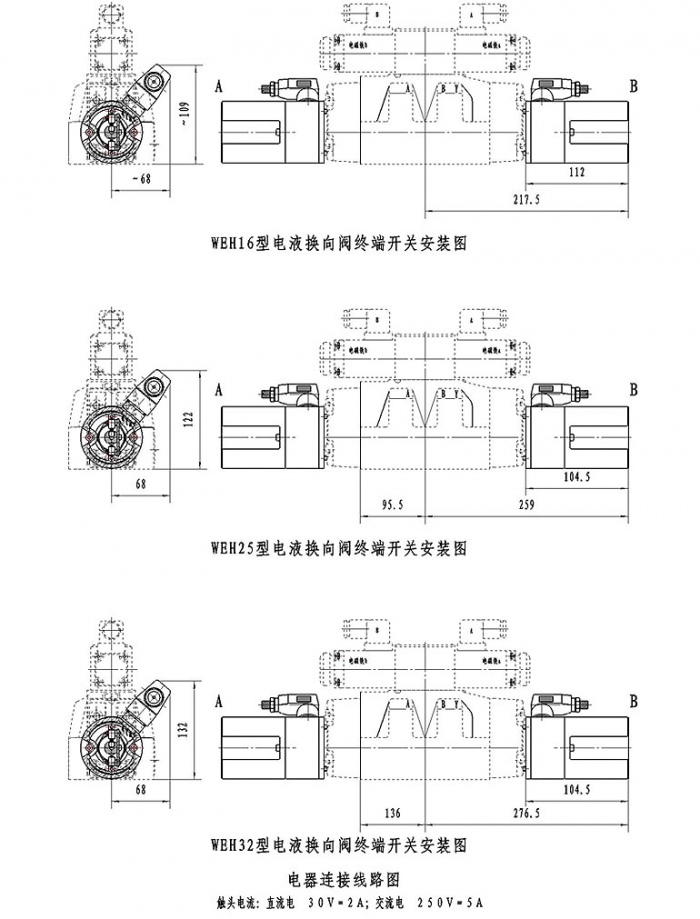

先導控制用的電磁閥有濕式交流或直流的；帶或不帶故障檢查按鈕；電氣連接型式有單獨式和集中式兩種；主閥采用彈簧對中和彈簧復位或液壓對中液壓復位，帶或不帶換向時間調節器，帶或不帶主閥行程限制器或者主閥芯終端位置指示器，帶或不帶主閥終端位置開關；在主閥內可裝預壓閥；可安裝插入式阻尼器；在工作壓力超過2 5MPa時可安裝減壓閥，這種閥共有19種標準型機能。

結構原理

wEH型電液換向閥是用電磁閥作為先導控制的滑閥式換向閥。用于控制液流的通斷和流動方向。

該閥主要由主閥體(1)、主閥芯(2)、一個(或兩個)復位彈簧帶一個(或兩個)電磁鐵的先導電磁閥組成。

主閥芯(2)借助于彈簧力或液壓力保持在中間位置，先導電磁閥可選擇濕式交流或直流的電磁鐵(5)先導電磁閥可控制主閥的換向。

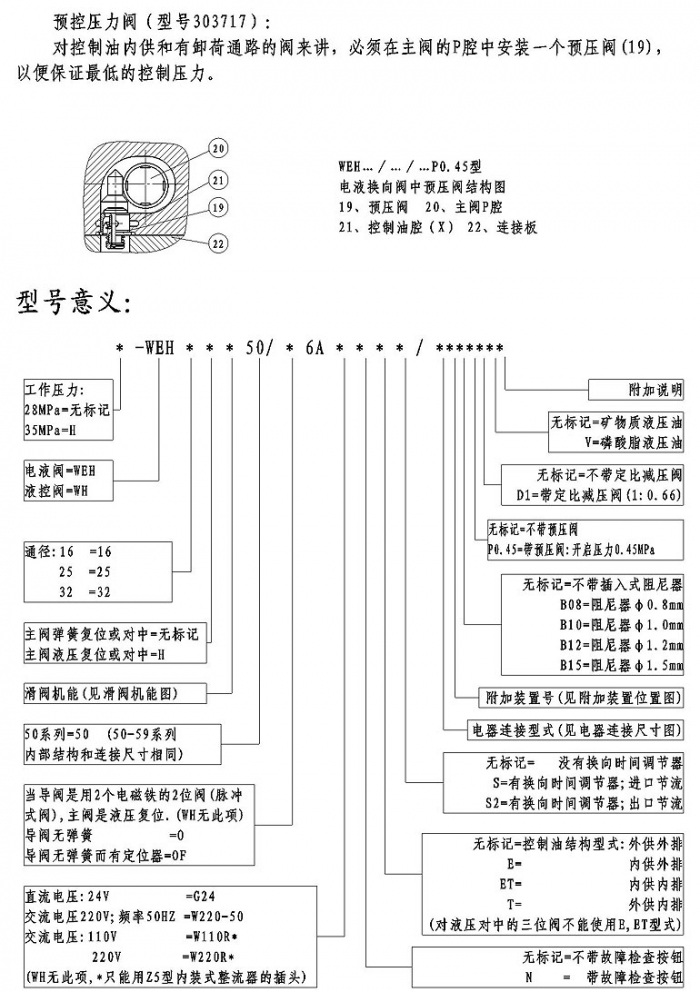

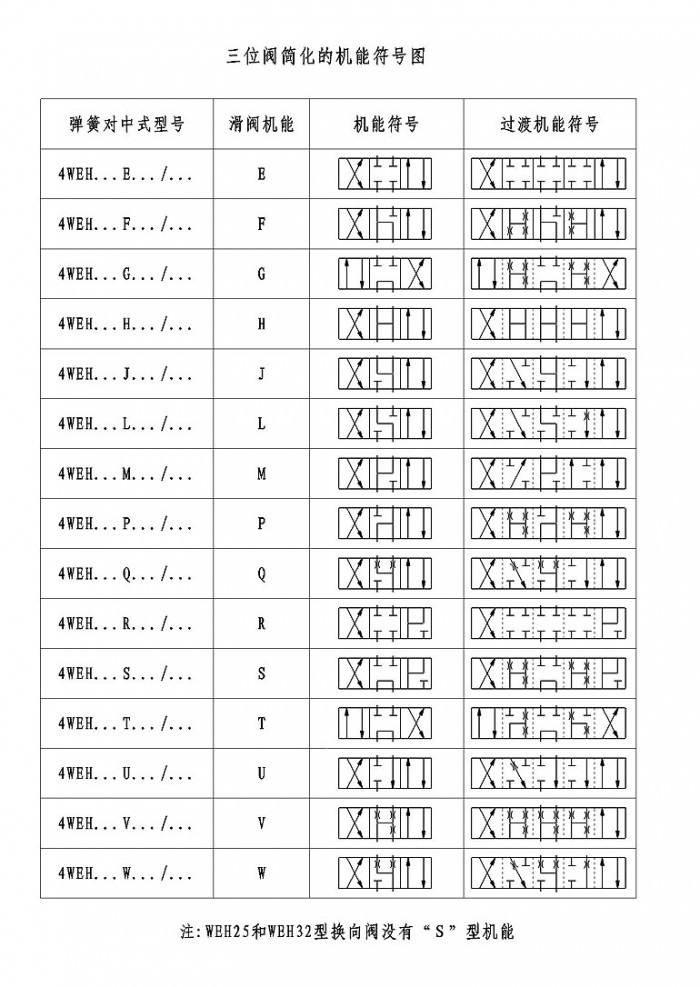

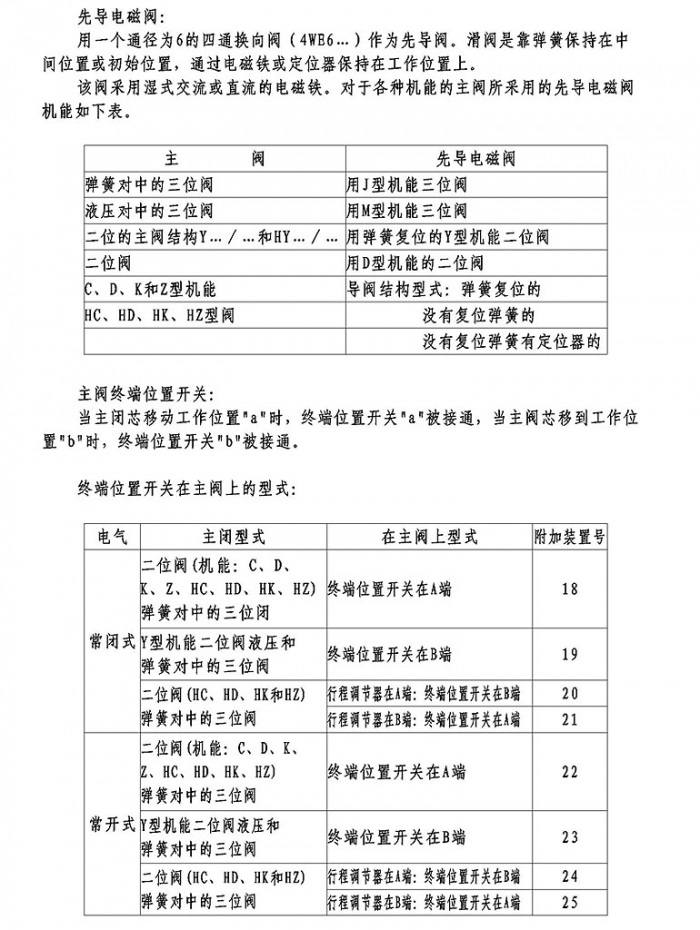

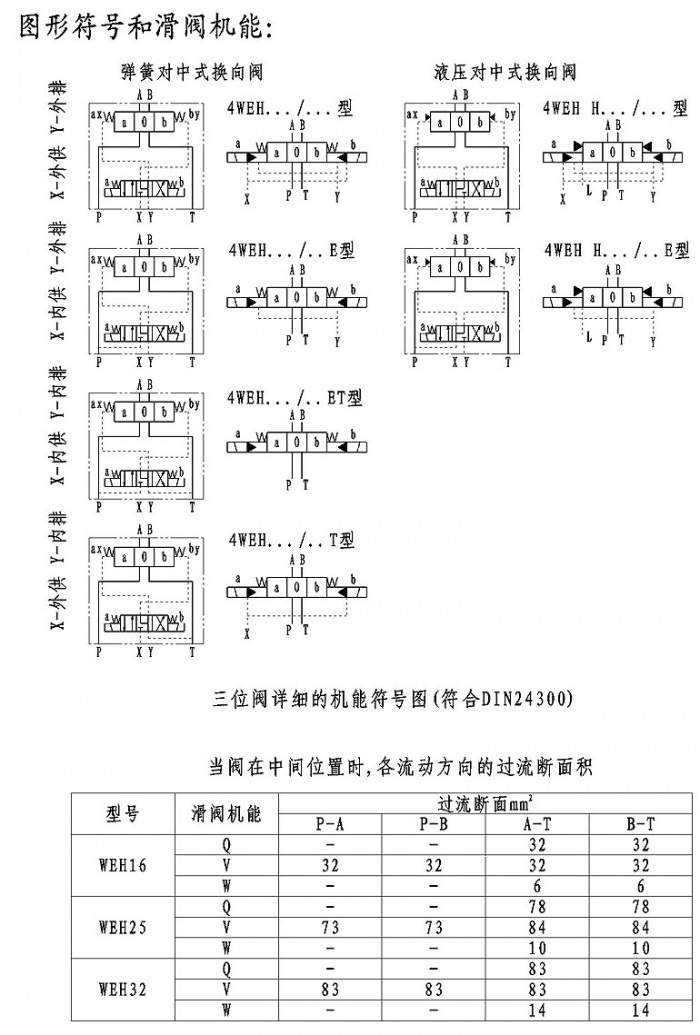

控制油的供給和排出共有4種型式，見機能圖。

下面對各種型式閥的說明：

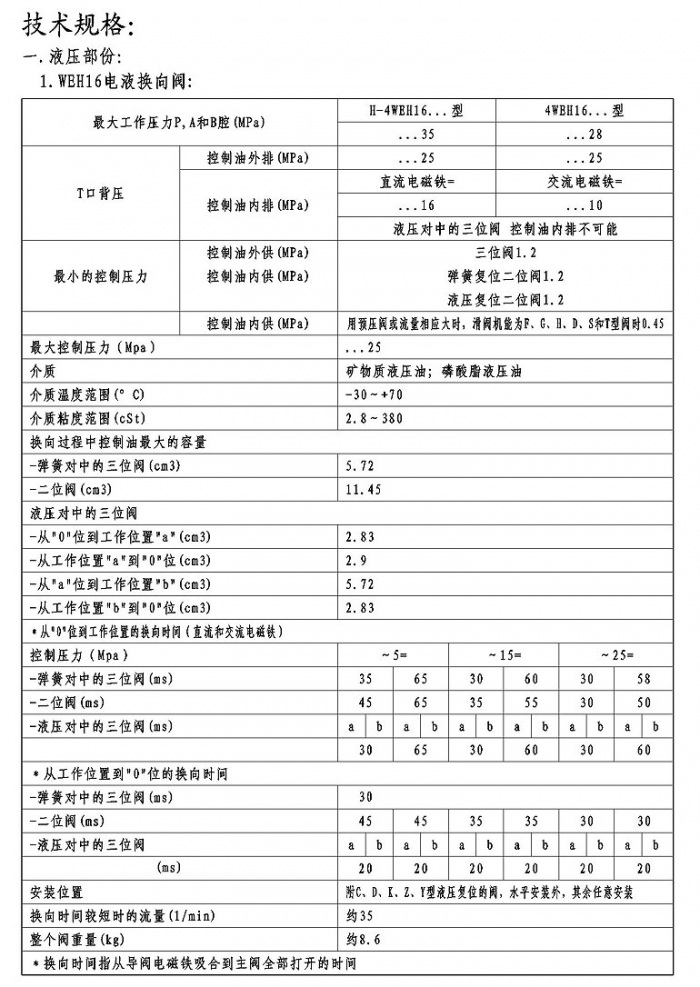

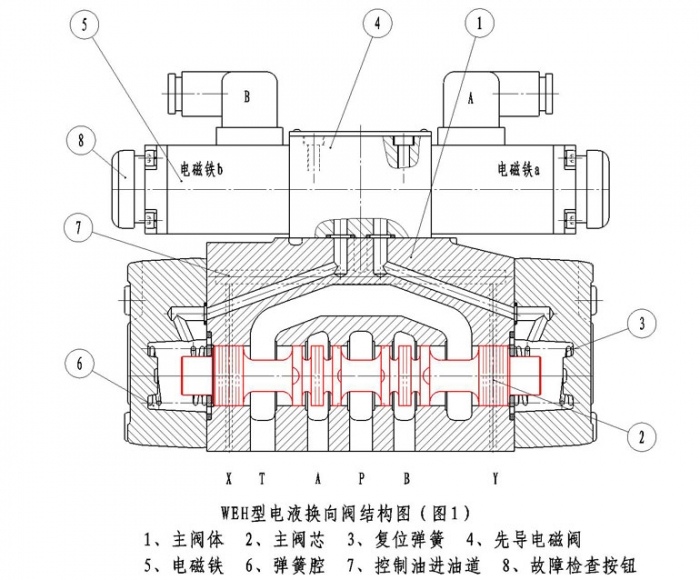

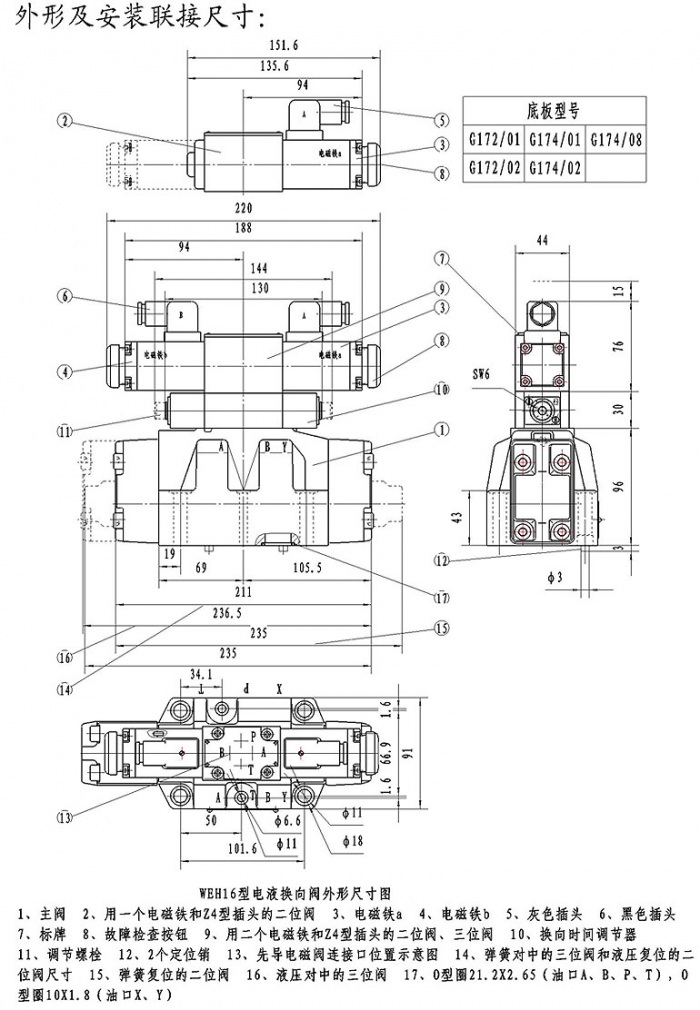

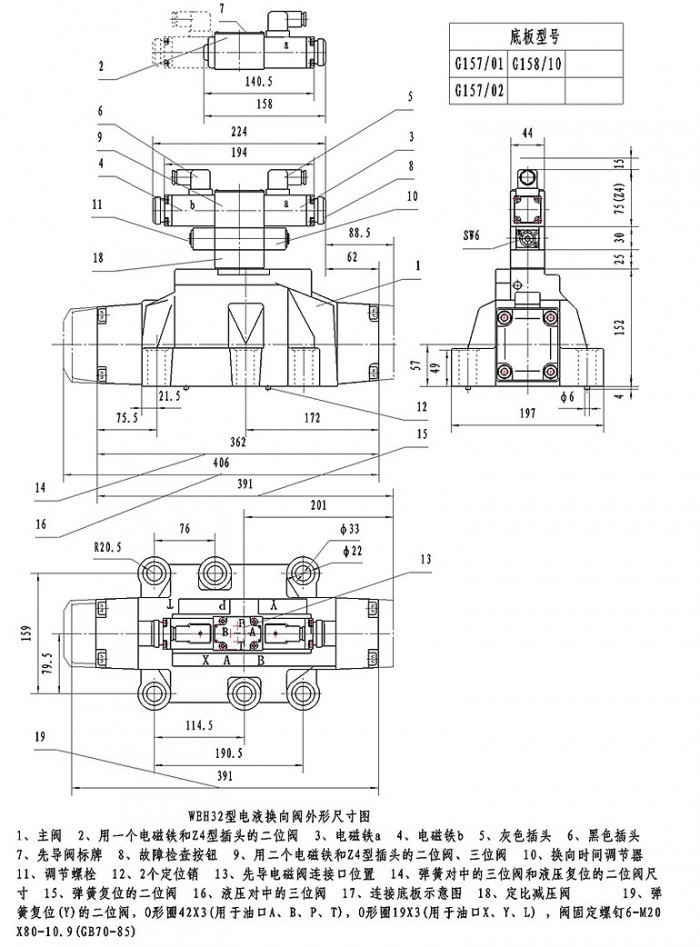

主閥是彈簧對中式的三位四通換向閥(如wEH型電液換向閥結構圖所示)：

主閥芯(2)是由兩個彈簧(3)保持在中間位置上，兩個彈簧腔通過先導電磁閥(簡稱導閥)與油箱相通?？刂朴徒?jīng)管道(7)進入到導閥(4)中，當導閥換向時壓力油作用在主閥芯兩端中的一個端面上，推動主閥芯移動，接通相應的油口，從而改變液流的流動方向。

當電磁鐵斷電時，導閥芯回到初始位置上(脈沖式閥除外)，兩彈簧腔(6)通過導閥與油箱相通，在彈簧力的作用下主閥芯(2)回到中間位置上。彈簧腔中的油經導閥通過外排口Y或內部通道T排出。

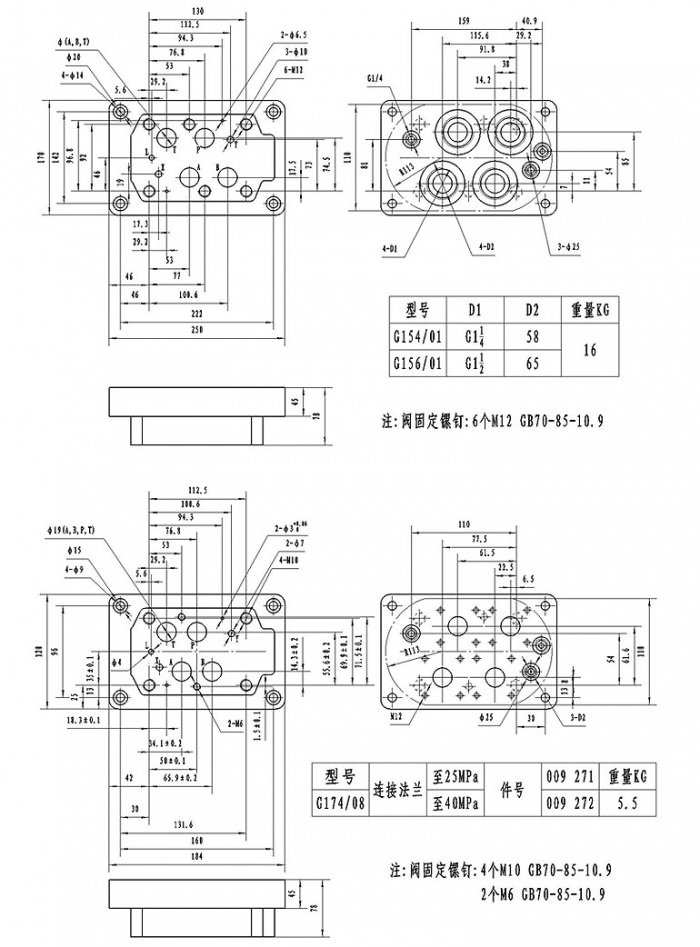

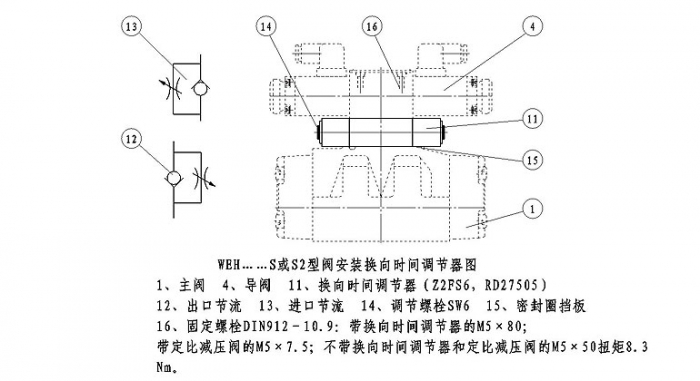

換向時間調節器：

為了調節主閥的換向速度，在導閥和主閥之間可安裝一個疊加式單向節流閥，用它控制從導閥進入到主閥芯兩端的供油量，從而改變主閥的換向速度。

調節螺栓順時針旋轉，主閥換向時間長，反之主閥換向時間短。

這個疊加式單向節流閥節流方式有進口節流和出口節流兩種。若從進口節流改為出口節流時，只要將閥張長軸旋轉1 80度后重新裝上，再安裝上導閥即可。

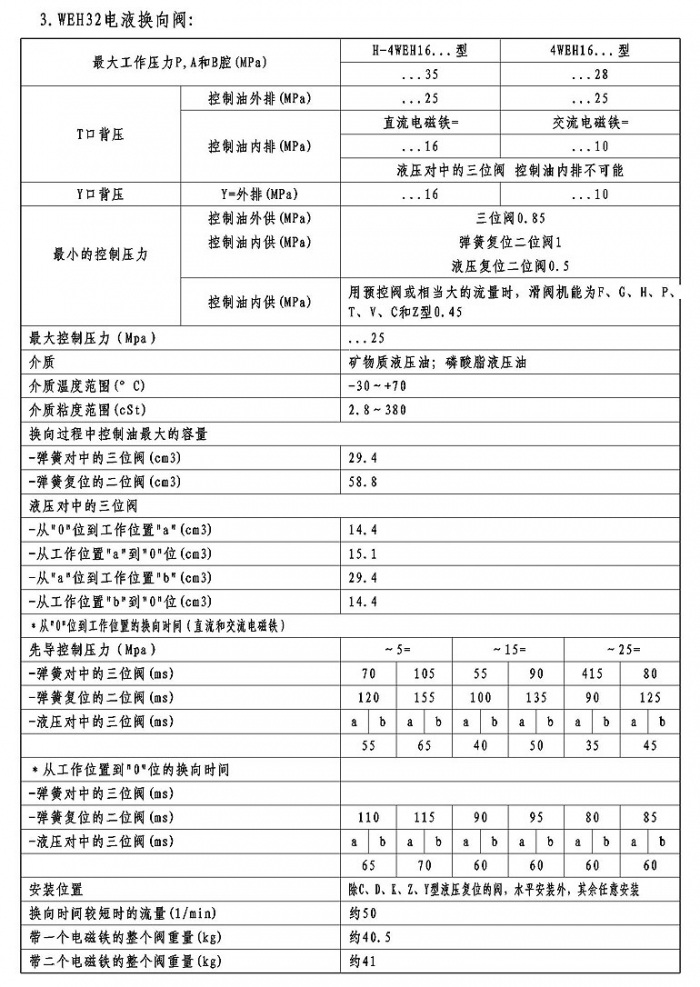

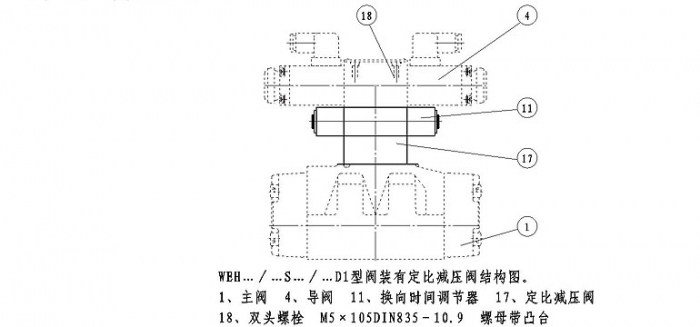

定比減壓閥：

當控制壓力超過25Mpa時必須使用定比減壓閥，減壓比1：0．66。

在安裝定比減壓閥后，技術規格上最小的控制壓力必須提高志0.66/1=1．51 5倍。

當控制油內排時，同時又用預壓閥(P 0．4 5)并且控制壓力減少到O．3MPa時，就不能再使用定比減壓閥。
