用途與特征： HSG系列基型雙作用單桿活塞式液壓缸，是液壓系統中作往復直線運動的執行機構。具有結構簡單、工作可靠、裝拆方便、易于維修、可帶緩沖裝置及連接方式多樣等特點。它適用于工程機械、礦山機械、起重運輸機械、冶金機械及其它機械等。 |
|

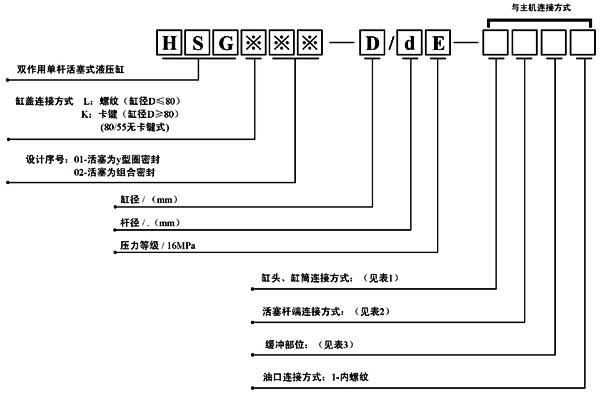

型號說明：
注：
1、速比系指活塞有效面積與活塞桿腔有效面積之比。

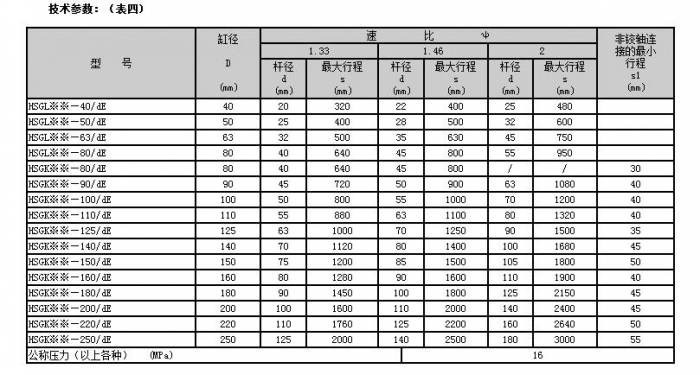

2、最大行程原則上是：
=1.33時, S=8D(缸徑)
=1.46時, S=10D(缸徑)
=2時, S=12D(缸徑)
3、用戶所需S大于表中規定最大行程時，不?；钊麠U穩定，應通過雙方協商解決。
4、鉸軸連接的最小行程S1按表5、6、7、8選定。
5、可承接缸徑ф250至ф700油缸的設計制造，具體要求請與本廠技術部門聯系。
6、油液最高污染等級：按GB/T14039之19/16
外形安裝連接尺寸:
1.活塞桿端為外螺紋連接 :

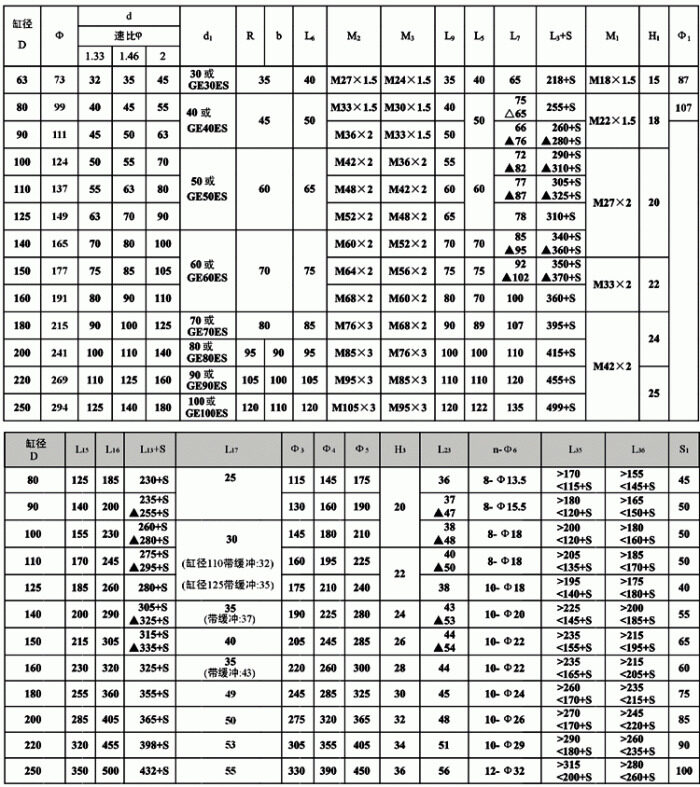

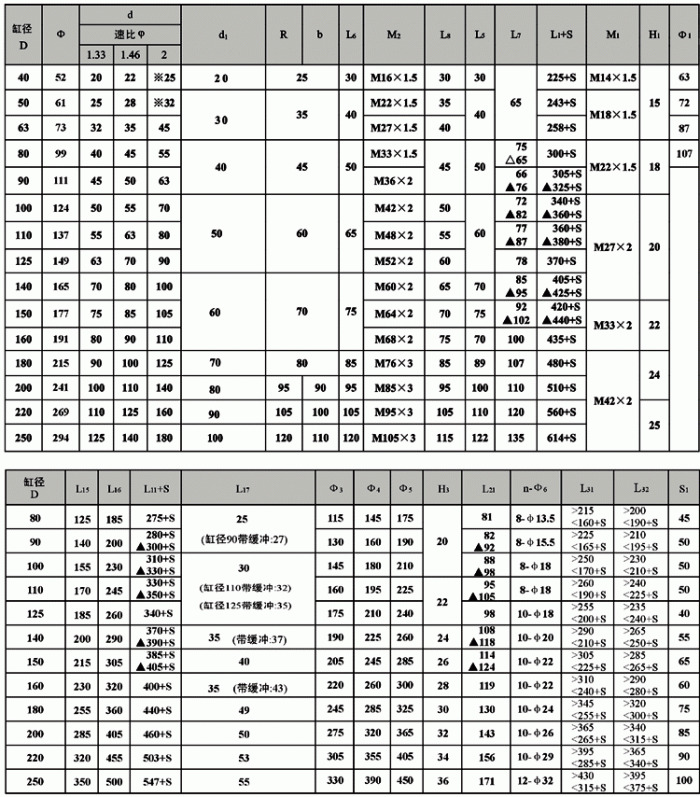

活塞桿端為外螺紋連接的安裝連接尺寸表（表五）
注：
1、帶▲者僅為速比=2時的連接尺寸。
2、帶※者速比為1.7。
3、帶△者僅為ф80缸卡鍵式尺寸。
4、鉸軸連接的行程不得小于表中最小行程S1值。
外形安裝連接尺寸:

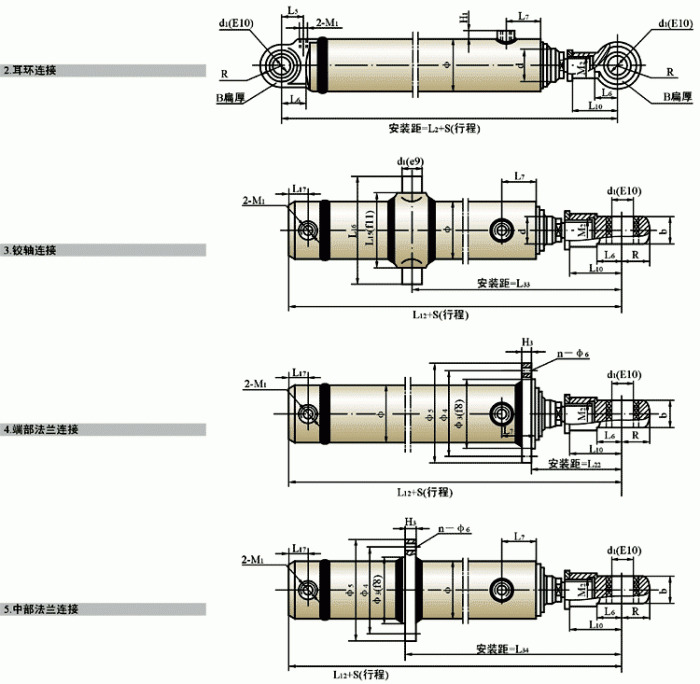

2.活塞桿端為外螺紋桿頭耳環連接:
活塞桿端為外螺紋桿頭耳環連接的安裝連接尺寸表(表六)
注：
1、帶▲者僅為速比=2時的連接尺寸。
2、帶※者速比為1.7。
3、帶△者僅為ф80缸卡鍵式尺寸。
4、鉸軸連接的行程不得小于表中最小行程S1值。
外形安裝連接尺寸:

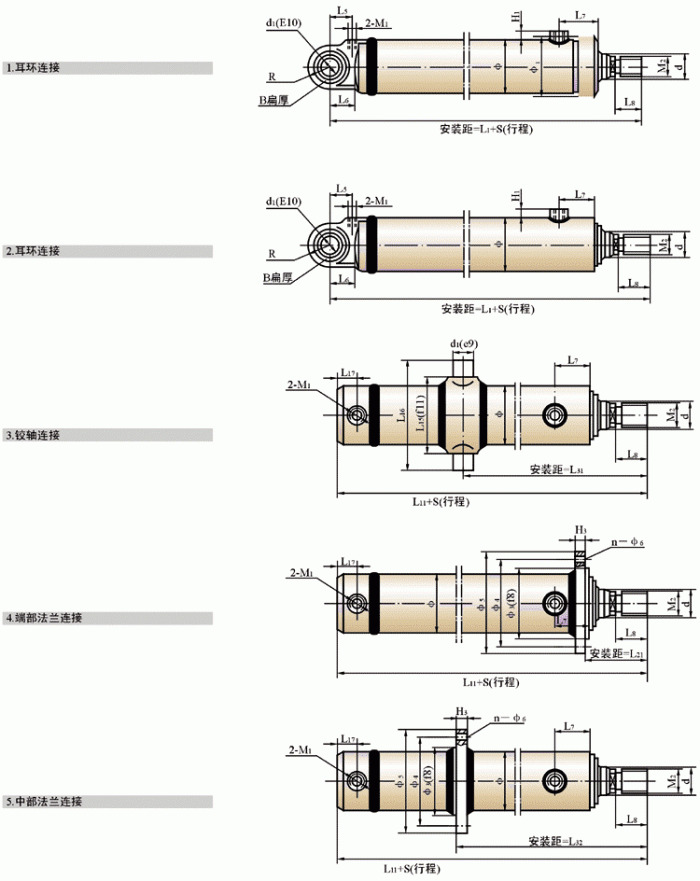

3.活塞桿端為內螺紋連接

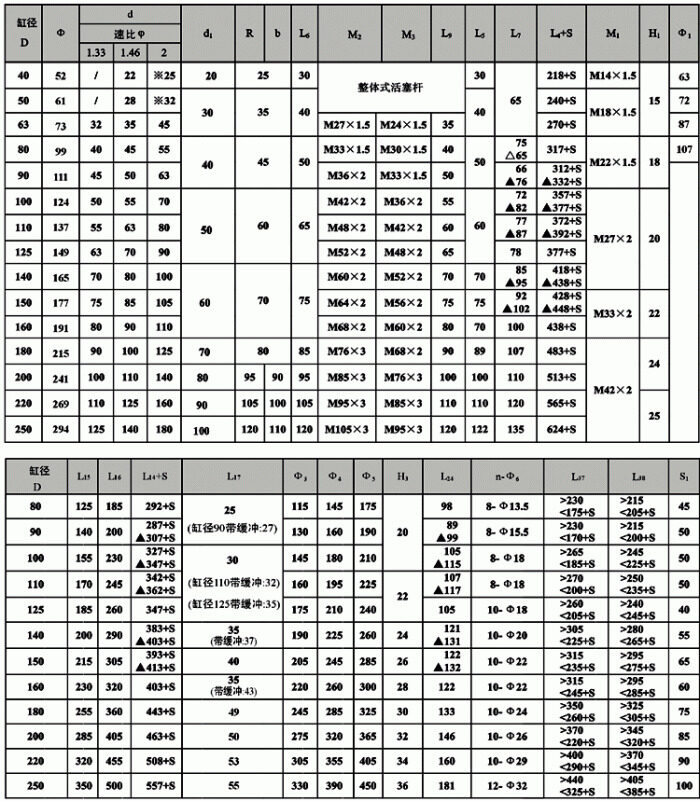

活塞桿端為內螺紋連接的安裝連接尺寸表(表七)
注：
1、M2用于速比=1.46和2; M3僅用于速比=1.33。
2、帶▲者僅為速比?=2時的連接尺寸。
3、帶△者僅為ф80缸卡鍵式尺寸。
4、鉸軸連接的行程不得小于表中最小行程S1值。
外形安裝連接尺寸:

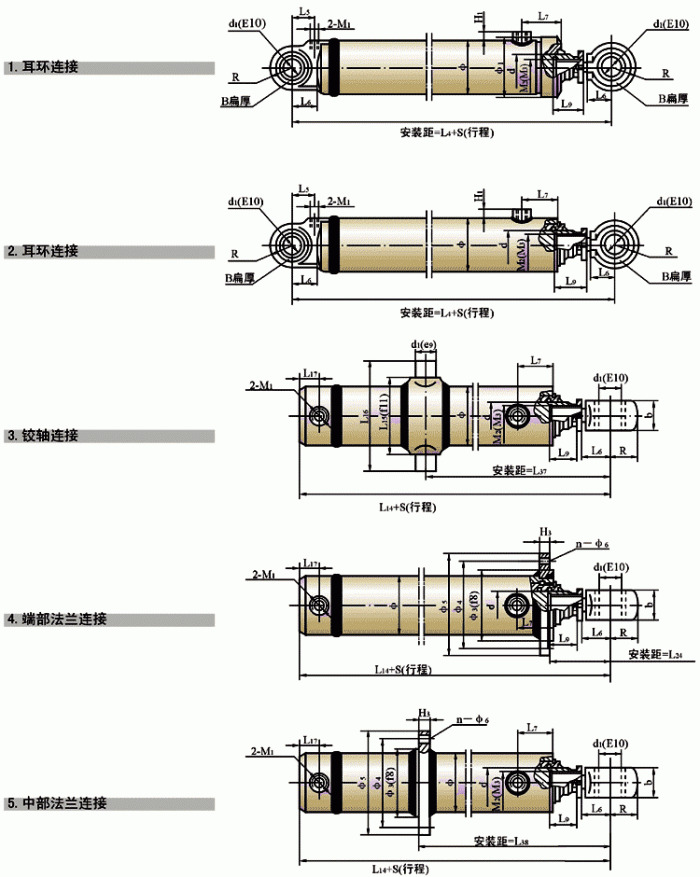

4.活塞桿端為內螺紋桿頭耳環連接
活塞桿端為內螺紋桿頭耳環連接的安裝連接尺寸表(表八)
注：
1、M2用于速比=1.46和2; M3僅用于速比=1.33。
2、帶▲者僅為速比?=２時的連接尺寸。
3、帶※者速比為1.7。
4、帶△者僅為ф80缸卡鍵式尺寸。
5、鉸軸連接的行程不得小于表中最小行程S1值。
選型方法:

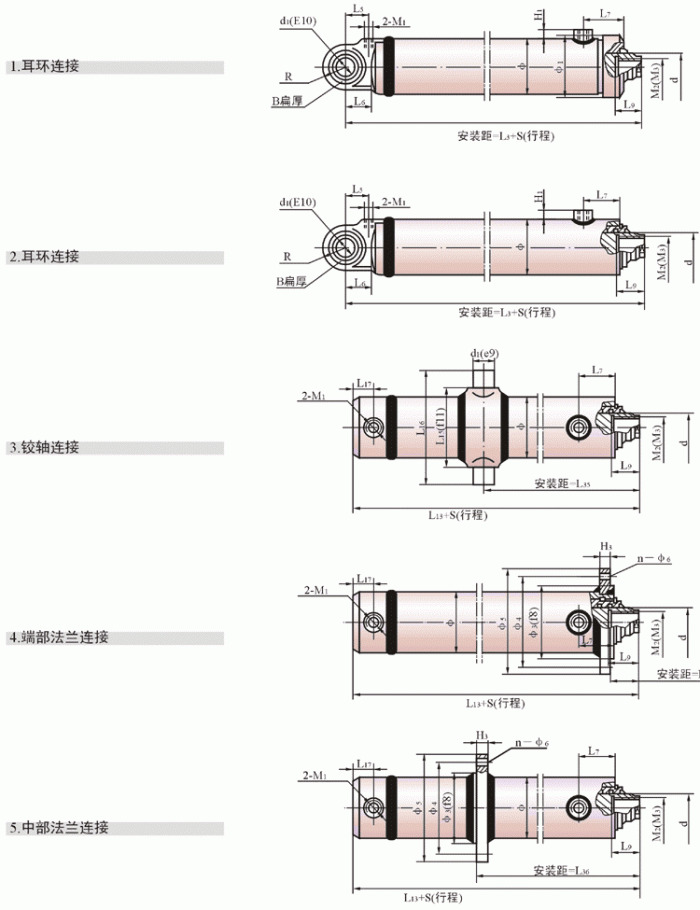

1.用戶根據需要，對照“型號說明”寫出連接方式編號（即“型號說明”中最后4位數字）。然后按活塞桿端的連接方式查閱圖一至圖四，確定需要的結構形式。按結構形式、缸徑、速比、行程查閱表5至表8，確定外形安裝連接尺寸。

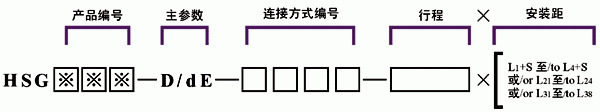

2.訂貨時寫出完整的型號及行程、安裝距：
注：用戶所需安裝距若與表5至表8中的L1+S至L4+S或L21至L24相同時，訂貨時可不寫出安裝距；不相同時則必須寫出安裝距。但所需安裝距只能大于或等于L1+S至L4+S或L21至L24。用戶所選L31至L38之尺寸，應在表5至表8中規定的范圍內。
舉例：某用戶需要的液壓缸：活塞用Y形圈密封，缸筒為鉸軸連接，活塞桿端為外螺紋桿頭耳環裝關節軸承，缸頭端帶緩沖，缸徑為φ150，桿徑為φ85，行程為1000，安裝距L33為800，其訂貨用的型號及行程、安裝距為：
3.選型核對：
用戶選型完后，請將選用的主參數（缸徑、活塞桿徑）及連接方式編號與下表進行核對，以免選型差錯。
基形液壓缸:

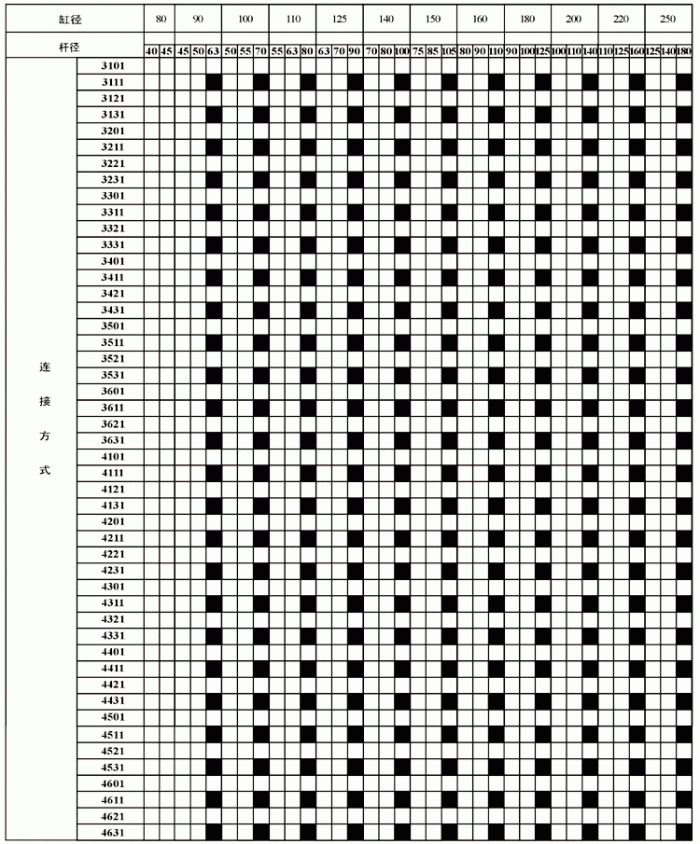

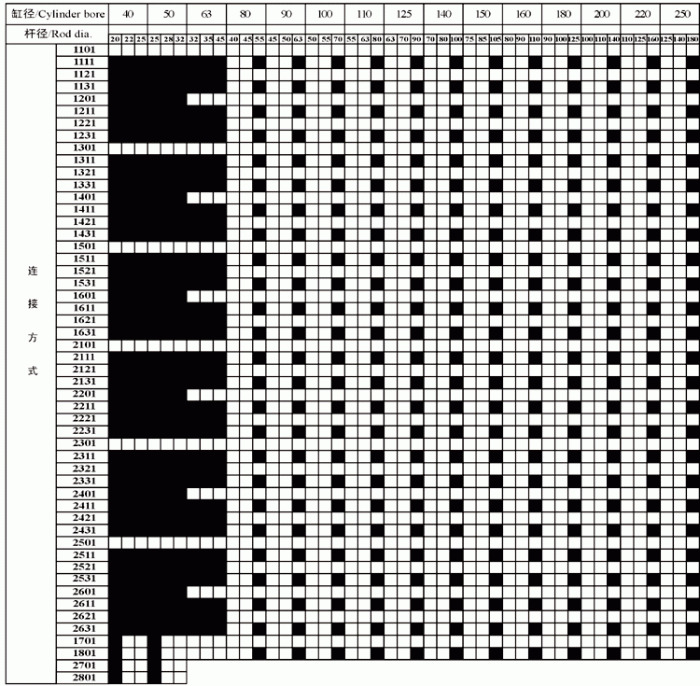

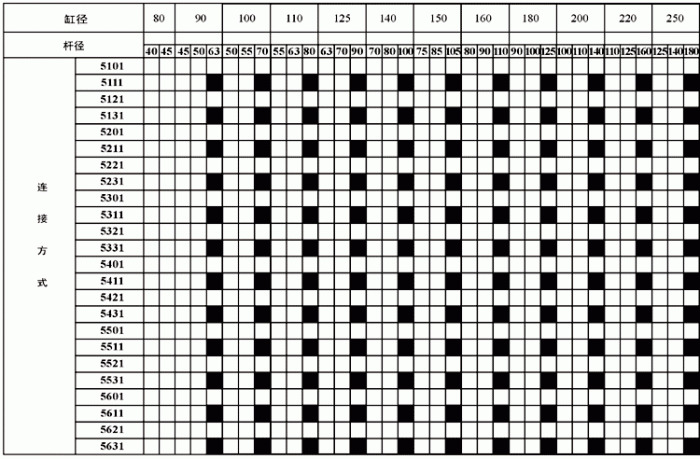

3748種連接方式及規格表
|
注： 1、表中帶■者因受結構限制不能訂貨； 2、其中缸徑80/桿徑55的缸蓋連接方式無卡鍵式； 3、不屬本表編號者及銷軸d1為單面支承者（參見右圖） 均為特殊液壓缸，訂貨時可與本廠技術部門聯系。 |
|
基形液壓缸：
